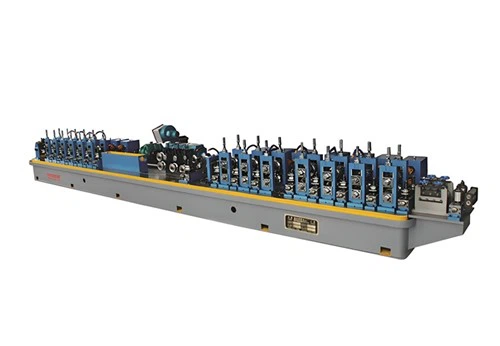

ERW ٹیوب مل عمل

ERW (برقی مزاحمت ویلڈنگ) ٹیوب ملعملاعلی تعدد برقی مزاحمت ویلڈنگ کا استعمال کرتے ہوئے فلیٹ سٹرپس یا کنڈلی سے ویلڈیڈ اسٹیل ٹیوبیں تیار کرنے کے لئے استعمال کیا جاتا ہے۔ یہ ساختی اور صحت سے متعلق نلیاں تیار کرنے کے لئے ایک انتہائی موثر اور وسیع پیمانے پر استعمال شدہ طریقوں میں سے ایک ہے۔

مرحلہ وار جائزہ

1. کنڈلی لوڈنگ اور انکولنگ

ان پٹ: گرم رولڈ یا سرد رولڈ اسٹیل کنڈلی (کاربن اسٹیل ، مصر دات اسٹیل ، سٹینلیس سٹیل)۔

سامان: ڈیکوئلر/انکولر۔

تقریب: ٹیوب مل لائن میں فلیٹ پٹی کو کھانا کھلانا۔

2. پٹی چپٹا / سطح

کنڈلی سیٹ گھماؤ کو ہٹاتا ہے۔

یقینی بناتا ہے کہ پٹی فلیٹ اور جہتی طور پر مستحکم ہے۔

3. آخر شیئرنگ اور ویلڈنگ (کنڈلی سے کوئیل میں شامل ہونے کے لئے)

ایک کنڈلی کا اختتام اگلے استعمال کے آغاز میں شامل ہو جاتا ہےمونڈنے + بٹ ویلڈنگ.

جمع کرنے والے معاونت کے ساتھ مستقل آپریشن کو یقینی بناتا ہے۔

4. جمع کرنے والا (اختیاری)

مل کو روکنے کے بغیر کنڈلی کی تبدیلی کی اجازت دینے کے لئے عارضی طور پر پٹی کا مواد اسٹور کرتا ہے۔

بلاتعطل آپریشن کو برقرار رکھتا ہے۔

5. ایج ٹرمنگ (اختیاری)

صاف اور منسلک ویلڈنگ کے لئے ٹرمس پٹی کے کناروں۔

خاص طور پر جب کنارے کا معیار متضاد ہو۔

6. تشکیل سیکشن

کا ایک سلسلہ استعمال کرتا ہےرولر تشکیل دینافلیٹ کی پٹی کو ایک میں موڑنے کے لئےگول ٹیوبآہستہ آہستہ

رول اسٹینڈ کی تعداد ٹیوب کے سائز اور موٹائی پر منحصر ہے۔

رول ڈیزائنایج بکلنگ یا سطح کے نشانات سے بچنے کے لئے بہت ضروری ہے۔

7. اعلی تعدد برقی مزاحمت ویلڈنگ (HFI-ERW)

بنیادی مرحلہERW ٹیوب کی تیاری میں۔

تشکیل شدہ ٹیوب ایک سے گزرتی ہےانڈکشن کنڈلیجو اعلی تعدد موجودہ پیدا کرتا ہے (عام طور پر 100–500 کلو ہرٹز)۔

ٹیوب کے کناروں کے ساتھ موجودہ بہاؤ →مزاحم حرارتی نظامہوتا ہے → ایجز ویلڈنگ کے درجہ حرارت تک پہنچ جاتے ہیں۔

پریشر رولس (نچوڑ رولس)ٹھوس ویلڈ بنانے کے لئے ایک ساتھ گرم کناروں کو جعل سازی کریں - کسی فلر مواد کی ضرورت نہیں ہے۔

کلیدی فوائد:

تیز ، موثر ، کوئی فلر مواد نہیں

بڑے پیمانے پر پیداوار کے ل suitable مستقل عمل

8. ویلڈ مالا کو ہٹانا (اختیاری)

بیرونی مالاہموار ختم کے لئے اسکارف بند ہے.

اندرونی مالاہٹانا زیادہ پیچیدہ ہے - صحت سے متعلق یا فوڈ گریڈ نلیاں میں استعمال ہوتا ہے۔

9. کولنگ سیکشن

ویلڈ کو مستحکم کرنے اور مسخ کو روکنے کے لئے ویلڈنگ کے بعد ٹیوب کو پانی کے اسپرے سے تیزی سے ٹھنڈا کیا جاتا ہے۔

10. سائز / سیدھا کرنا

گرم ، تازہ ویلڈیڈ ٹیوب گزر جاتی ہےسائزنگ رولسسے:

بیرونی قطر کو حتمی شکل دیں۔

گول یا شکل کو ایڈجسٹ کریں (جیسے ، مربع یا آئتاکار)۔

دیوار کی موٹائی رواداری کو بہتر بنائیں۔

حتمی سیدھا کرنا اکثر ایک میں کیا جاتا ہےترک کا سریونٹ

11. غیر تباہ کن جانچ (این ڈی ٹی)

ایڈی موجودہ ٹیسٹنگیا الٹراسونک معائنہ ویلڈ سالمیت اور سطح کے معیار کو یقینی بناتا ہے۔

12. لمبائی کی پیمائش اور کاٹنے

اڑتا ہوا دیکھایاکٹ آف آرامسلسل آپریشن کے دوران مطلوبہ لمبائی میں ٹیوبیں کاٹتی ہیں۔

لائن کو روکنے کے بغیر اعلی تھرو پٹ کو یقینی بناتا ہے۔

13. رن آؤٹ ٹیبل اور مجموعہ

تیار ٹیوبیں اس میں منتقل کی جاتی ہیںرن آؤٹ ٹیبلکے لئے:

بصری معائنہ

لمبائی چھانٹ رہا ہے

کولنگ (اگر ضرورت ہو)

14. اختتام ختم (اختیاری)

درخواست پر منحصر پروسیسنگ:

ڈیرورنگ

بیولنگ

تھریڈنگ

سامنا کرنا پڑتا ہے

چیمفرنگ

15. حتمی معائنہ اور پیکیجنگ

نلیاں بنڈل ، نشان زد ، اور کھیپ کے لئے تیار ہیں۔

حفاظتی تیل ، پلاسٹک کیپنگ ، یا لپیٹنا شامل ہوسکتا ہے۔


ERW ٹیوبوں کی درخواستیں
