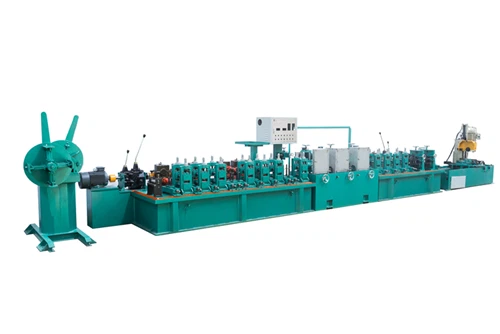

آٹوموٹو اعلی تعدد ٹیوب مل|اسٹیل پائپ مینوفیکچرنگ مشین

سینٹ 32-60 سیریز آٹوموٹو ہائی فریکوینسی ٹیوب مل مشین اعلی تعدد سیدھے سیون ویلڈیڈ ٹیوبوں کی تیاری کے لئے انجنیئر ہے جس میں قطر کے قطر کے ساتھΦ16 سےΦ114ملی میٹراور دیوار کی موٹائی سے0. 5 سے 3.5 ملی میٹر، نیز اسی طرح کے گول نلیاں ، مربع نلیاں ، آئتاکار ٹیوبیں ، اور خصوصی شکل والے ٹیوبیں۔ سامان میں مواد کو کھانا کھلانے سے لے کر کاٹنے اور ان لوڈنگ تک اجزاء پر مشتمل ہوتا ہے۔ ٹیوب بنانے کی رفتار اسی کے مطابق ایڈجسٹ کی جاتی ہے جس کی بنیاد پر ٹیوبوں کی وضاحتوں میں تبدیلیوں کی بنا پر ہے۔





قابل اطلاق اسٹیل کی پٹی کے مواد سادہ کاربن اسٹیل ہیں جیسے Q195 ، Q235 ، اور 16MN ، جو گرم رولڈ یا سرد رولڈ اسٹیل کنڈلی ہوسکتے ہیں۔

اسٹیل کی پٹی کی چوڑائی	50-160 ملی میٹر	± 0. 2 ملی میٹر
اسٹیل کی پٹی کی موٹائی	0. 5-2. 2 ملی میٹر	GB 708-88 کے مطابق





آئٹم	گول ٹیوب	مربع ٹیوب	آئتاکار ٹیوب
ٹیوب قطر کی حد	φ 16- φ114 ملی میٹر	15 × 15-90 × 90 ملی میٹر	10 × 20-80 × 100 ملی میٹر
دیوار کی موٹائی کی حد	{{0}}. 5-3. 0 ملی میٹر	{{0}}. 5-3. 0 ملی میٹر	{{0}}. 5-3. 0 ملی میٹر



خام مال (اسٹیل کنڈلی) → انکولنگ → مونڈنے اور بٹ ویلڈنگ → سرپل بفر لوپ → اعلی تعدد ویلڈنگ کو کھانا کھلانا اور تشکیل دینا → بیرونی برور ہٹانا → زنک کوٹنگ کی مرمت → ٹھنڈا پانی کی جیکٹ → سائزنگ اور سیدھا کرنا resing اڑانا → ویری ہائٹس (دستی اسٹیکنگ اور پیکیجنگ) → معائنہ → معائنہ → معائنہ → معائنہ → معائنہ → معائنہ → معائنہ → معائنہ → معائنہ →



ماڈل	st32	st50	st60
ٹیوب قطر (ملی میٹر)	Φ10-Φ32	Φ16-Φ63.5	Φ22-Φ76
ٹیوب کی موٹائی (ملی میٹر)	0.5-2.2	0.6-2,5	1.0-3.0
ملنگ کی رفتار (م\/منٹ)	30-80	30-70	30-70
مین موٹر پاور (کلو واٹ)	45*2	75*2	90*2
اعلی تعدد پاور (کلو واٹ)	150	200	300





• راستہ کے نظام (مفلر ، ٹیلپائپس ، کاتالک کنورٹرز)
• کولنگ سسٹم (ریڈی ایٹر نلیاں ، انٹرکولر پائپنگ)
• ایندھن کی ترسیل کے نظام (ایندھن کی لائنیں ، کنیکٹر)
• چیسیس ڈھانچے (فریم ریلیں ، معطلی نلیاں)
